Экспресс-тест фонариком: как за 1 минуту проверить подсветку дома
Когда пропадает картинка на телевизоре, первое одолевает владельца - паника: «Неужели разбилась или сгорела матрица?». Замена самой ЖК-панели действительно стоит до 80% цены нового устройства. Однако если экран не поврежден ударам и на нем нет физических трещин, матрица почти наверняка целая.
Чтобы точно выявить неисправность, предлагаем провести простой диагностический тест, который используют профессиональные телемастера:
🔦 Инструкция: пошаговая проверка фонариком
Включите телевизор
Убедитесь, что идет эфирный канал или воспроизводится видео со звуком.
Затемните комнату
Выключите верхний свет и задерните шторы, чтобы убрать отражения и блики.
Посветите под углом
Поднесите фонарик смартфона к экрану на расстояние 2-5 см под углом 30-45°.
Внимательно посмотрите
Если в световом пятне видны очертания лиц, силуэты или меню - матрица формирует картинку, но свет сзади отсутствует.
Как работает подсветка в LED-телевизоре

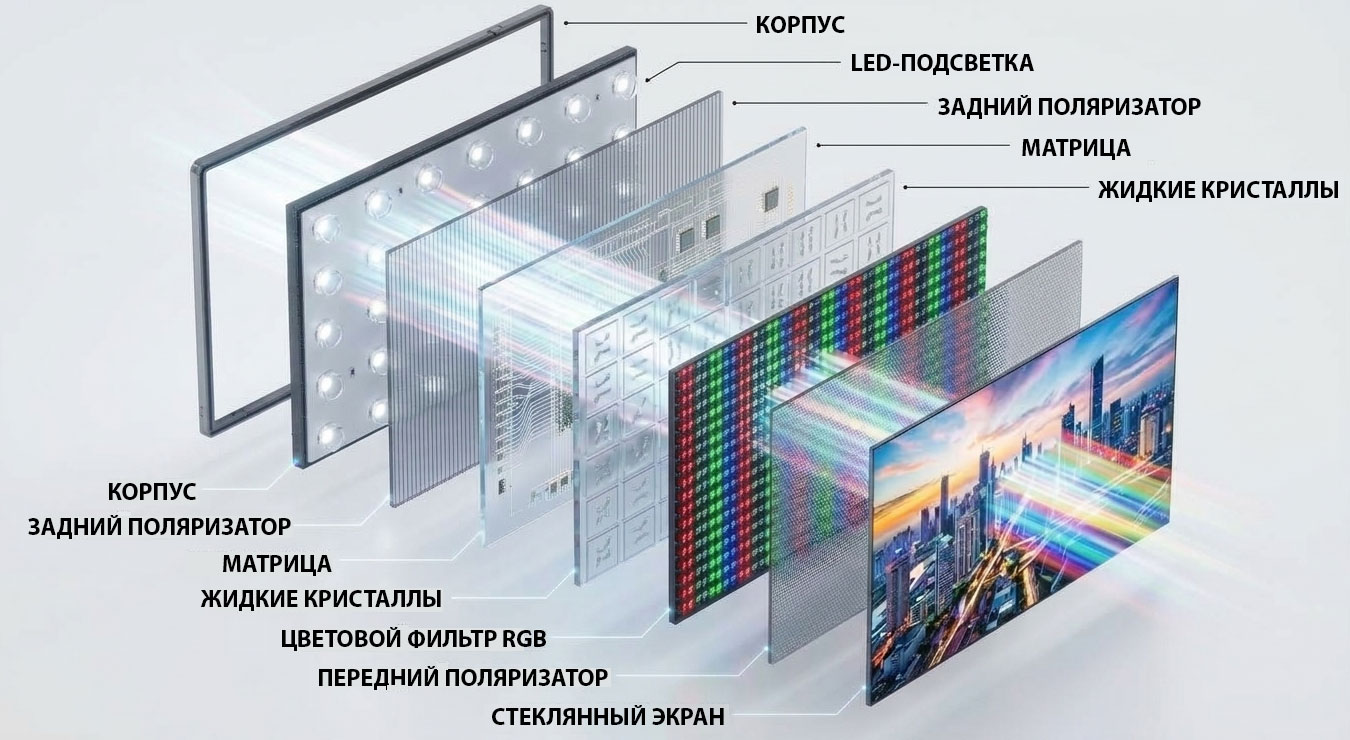

Матрица телевизора (LCD) устроена так, что ее жидкие кристаллы сами по себе не излучают свет. Они работают как миниатюрные жалюзи: под воздействием управляющих микросхем открывают или закрывают прохождение света для каждого пикселя (красного, зеленого и синего).

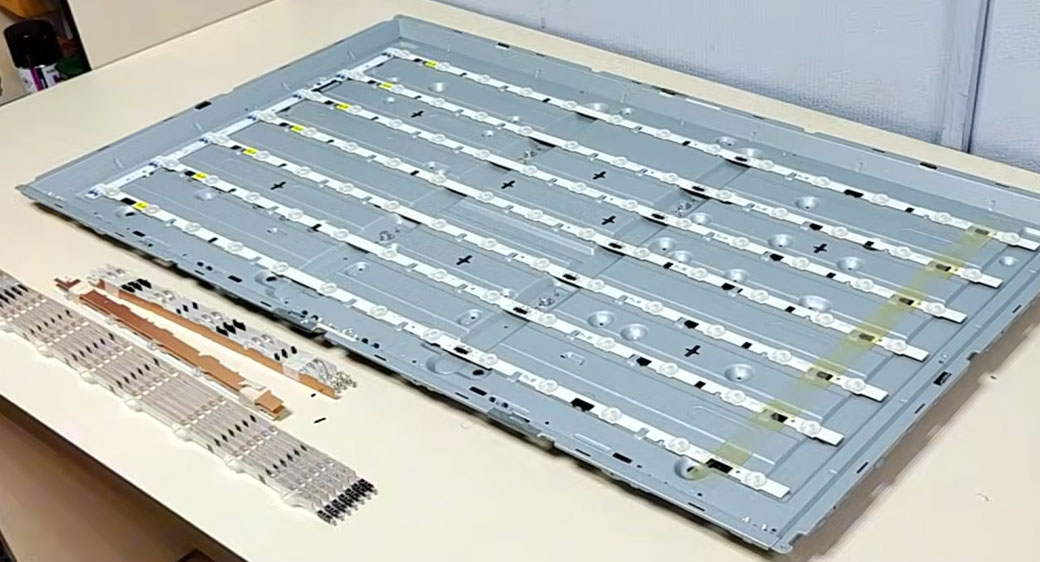

Чтобы человеческий глаз увидел яркое цветное изображение, за матрицей обязательно должен находиться мощный и равномерный источник света. В современных ТВ эту функцию выполняет LED-подсветка - массив светоизлучающих диодов, установленных на алюминиевых планках с оптическими рассеивающими линзами и слоем светоотражающих пленок.
Возможные причины выхода из строя подсветки
В большинстве современных моделей телевизоров светодиоды соединены последовательно (или последовательно-параллельно). Это означает, что выход из строя даже одного диода может разомкнуть электрическую цепь либо вызвать перекос по току, из-за которого блок управления мгновенно уходит в защиту и гасит весь экран.
Главные факторы выхода подсветки из строя:
- Естественная тепловая деградация кристаллов: светодиод работает при постоянной температуре 60-80°C. Со временем полупроводниковый кристалл истончается, сопротивление возрастает, диод перегорает или уходит в короткое замыкание.
- Заводская настройка яркости на 100%: В магазинах на витринах всегда выставлен демонстрационный режим максимальной яркости. Дома пользователи часто оставляют эти параметры, заставляя светодиоды непрерывно работать на пределе своих возможностей.
- Неисправность LED-драйвера (инвертора): сбой микросхемы ШИМ-контроллера или пробой полевого транзистора в модуле подсветки.
- Проблемы блока питания (Power Supply): вздутие сглаживающих электролитических конденсаторов, потеря емкости, пульсации вторичных напряжений.
- Скачки напряжения в электросети: импульсные перегрузки выводят из строя токоограничивающие резисторы и стабилизаторы.
Типы подсветки: Direct LED, Edge LED, Mini-LED и OLED
Конструкция подсветки напрямую влияет не только на контрастность и толщину корпуса телевизора, но и на технологическую сложность и конечную смету ремонта:
| Тип подсветки | Расположение диодов | Характерные симптомы поломки | Сложность ремонта | Стоимость в Перми |
|---|---|---|---|---|
| Direct LED | Равномерно по всей задней стенке (корыту) ТВ на нескольких планках | Экран полностью темный, либо темнеют широкие горизонтальные полосы | Средняя (унифицированные планки, высокая надежность после замены) | от 3 500 ₽ |
| Edge LED | Одна или две тонкие планки по краю экрана (снизу или по бокам) | Темнеет нижняя/боковая часть экрана, плавление светорассеивателя, перегрев рамки | Высокая (требуется ювелирный демонтаж акрилового световода) | от 4 500 ₽ |
| Mini-LED (FALD-Full Array) | Сотни и тысячи мелких диодов с локальным зонированием (Local Dimming) | Пятнистые темные ореолы вокруг ярких объектов, сбой отдельных зон | Очень высокая (многозонная плата управления) | от 6 000 ₽ |
| OLED | Отдельной подсветки нет (каждый органический пиксель светится сам) | Черный экран указывает на сбой питания матрицы, T-Con или Main-платы | Специфическая (ремонт цепей питания матрицы) | от 5 000 ₽ |
Почему гаснет экран: 5 признаков того, что подсветка сломалась
Не всегда подсветка умирает мгновенно. Во многих случаях телевизор заранее подает тревожные сигналы:
- Картинка появляется на 1-3 секунды и тухнет: при запуске телевизора логотип загорается, но как только драйвер детектирует обрыв или короткое замыкание в одной из линеек, блок защиты немедленно блокирует подачу напряжения.
- Эффект стробоскопа (мигание): экран судорожно мерцает с разной частотой из-за пробоя диода под тепловой нагрузкой.
- Экран стал отдавать синевой или фиолетовым оттенком: в LED-диодах белого свечения выгорел слой желтого люминофора, оставив голое ультрафиолетовое/синее свечение кристалла. Это сигнал к срочной замене - синий свет вреден для глаз, а диоды перегреваются вдвое быстрее.
- Неравномерная яркость и темные пятна: одна из светодиодных линеек уже перегорела, создавая темную горизонтальную или вертикальную зону на изображении.
- Белые круглые засветы на светлом фоне: от вибраций или нагрева отклеились рассеивающие линзы («пуговицы»), и свет диода бьет прямо в матрицу.
Сколько стоит ремонт и замена подсветки телевизора в Перми
Итоговая стоимость восстановления подсветки в сервисном центре «Пиксель» зависит от диагонали экрана, типа подсветки (Direct или Edge) и необходимости доработки блока питания. Мы работаем без скрытых наценок: точная стоимость называется до начала работ после аппаратной диагностики.
| Диагональ экрана | Популярные бренды ТВ | Срок работы | Стоимость (работа + детали) |
|---|---|---|---|
| До 32" (до 81 см) | Samsung, LG, DEXP, BBK, Polarline | 1 день / от 40 мин | от 3 500 ₽ |
| 40" - 43" (101-109 см) | Xiaomi, TCL, Haier, Philips, LG, Samsung | 1 день | от 4 200 ₽ |
| 50" - 55" (127-140 см) | LG 4K, Samsung Crystal UHD, Sony, Hisense | 1-2 дня | от 5 200 ₽ |
| 65"+ (от 165 см и выше) | Samsung QLED, Sony Bravia, LG NanoCell | 1-2 дня | от 6 900 ₽ |
| Доработка драйвера подсветки | Ограничение тока на 20-30% для вечной работы | Входит в ремонт | 0 ₽ (Бесплатно) |
Ремонт на дому vs Специализированный сервис: подводные камни самостоятельного вмешательства
В интернете есть десятки видеоинструкций из разряда «как починить подсветку телевизора своими руками за 15 минут». На экранах роликов все выглядит просто. Однако в реальности до 35% поступающих к нам телевизоров - это последствия неудачных попыток самостоятельного ремонта или вызова «мастеров-самоучек» по объявлениям.
✓ Профессиональный сервис «Пиксель»
- Специальные вакуумные присоски-съемники для безопасного снятия хрупкого стекла матрицы без перегибов.
- Антистатическая чистая зона (обеспыленная среда), исключающая попадание соринок между светофильтрами.
- Установка только новых заводских планок на алюминиевой подложке с эффективным теплоотводом.
- Обязательная аппаратная доработка блока питания со снижением тока драйвера.
- Официальный акт выполненных работ и гарантия до 24 месяцев.
✕ Риски кустарного ремонта на дому
- Скол или микротрещина матрицы: толщина стекла - менее 1.5 мм. Одно неловкое движение углом - и матрица лопается без шанса на восстановление.
- Повреждение шлейфов COF/TAB: шлейфы приклеены к стеклу анизотропным клеем. При их малейшем надрыве на экране навсегда появляются полосы.
- Пятна, разводы и отпечатки: попадание пыли на поляризационные пленки создает неустранимые пятна на картинке.
- Кустарная перепайка: колхозные перемычки приводят к повторному сгоранию через пару недель.
Замена одного диода или всех планок целиком: почему полумеры не работают
Частый вопрос клиентов: «У меня же сгорел всего один диод, зачем менять все планки? Перепаяйте мне только его!»
Ответ инженера однозначен: светодиоды необходимо менять исключительно полным комплектом. И вот три железные технические причины:
- Скрытая деградация всей цепочки: Если телевизор отработал 3-5 лет, все установленные светодиоды подверглись равному количеству часов нагрева. Сгоревший диод - это лишь первое слабое звено. Если заменить только его, следующий элемент в цепочке сгорит через 2-3 недели, и телевизор придется разбирать заново.
- Несоответствие цветовой температуры и напряжения: Заводские светодиоды подобраны по вольт-амперной характеристике и спектру (обычно 6V или 3V, 6500K). Установка одиночного аналога неизбежно создаст видимый перепад яркости, желтое или синее пятно на экране.
- Нарушение фокуса линзы: При кустарном приклеивании рассеивателя суперклеем или термопистолетом оптическая ось линзы смещается, на матрице появляются раздражающие круглые засветы.

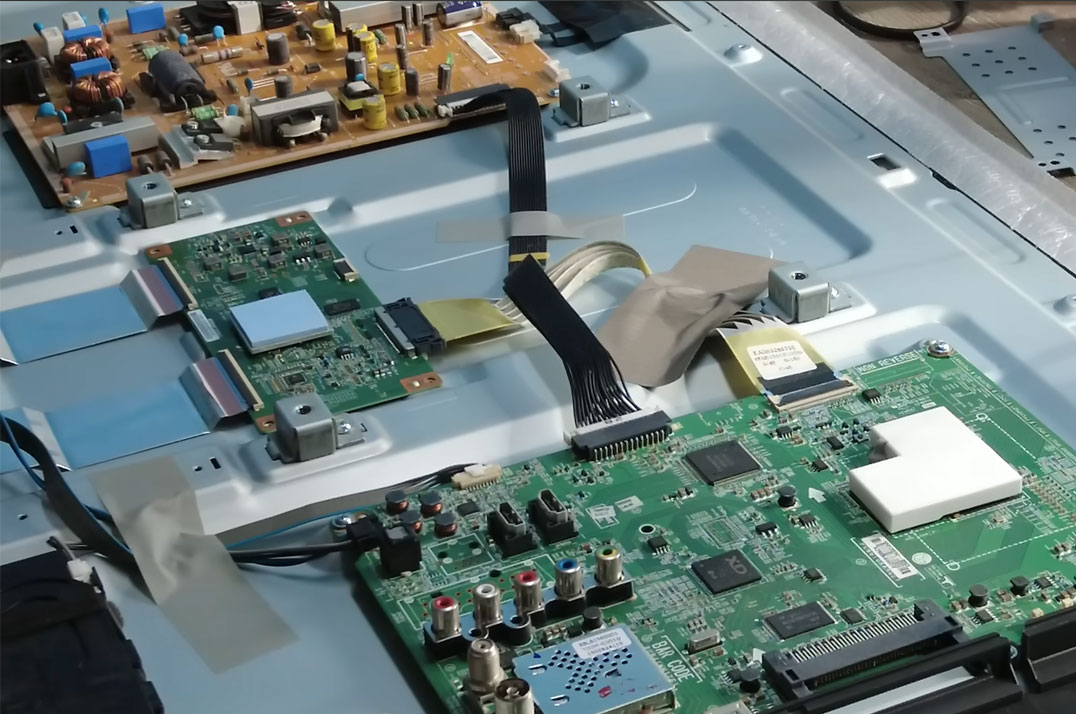

Секрет долговечности от инженеров «Пиксель»: доработка драйвера подсветки
Производители электроники намеренно выставляют максимальные рабочие токи на LED-драйвере (до 300-350 мА на диод), чтобы телевизор радовал покупателя сочной картинкой на витрине, но вырабатывал ресурс аккурат к концу гарантийного срока (1-2 года).
Сервисный центр «Пиксель» при каждой замене подсветки в обязательном порядке проводит аппаратную доработку инвертора:
- Мы выпаиваем или увеличиваем номинал низкоомных токозадающих резисторов в цепи датчика тока (Current Sense).
- Это снижает рабочий ток через светодиоды на 20-30%.
- Визуальная яркость экрана для человеческого глаза снижается едва заметно (на 5-7%), зато тепловыделение на кристаллах падает почти в 2 раза!
Благодаря этой процедуре новый комплект подсветки гарантированно служит от 5 до 8 лет без риска повторного выгорания.
Как продлить срок службы подсветки: советы по настройке ТВ
Чтобы защитить светодиоды от преждевременного износа, выполните несколько простых рекомендаций сразу после ремонта или покупки телевизора:
- Уменьшите подсветку в меню: Зайдите в «Настройки» → «Изображение» → «Подсветка» (Backlight) и установите ползунок на 70-75% вместо 100%. Обратите внимание: снижать нужно именно параметр «Подсветка», а не «Яркость» (яркость отвечает за уровень черного цвета в матрице).
- Включите датчик освещенности (Eco-сенсор): Телевизор будет автоматически убавлять мощность подсветки в вечернее время, снижая нагрузку на кристаллы и ваши глаза.
- Обеспечьте циркуляцию воздуха: Не устанавливайте телевизор вплотную к нишам стенок или над отопительными радиаторами. Перегрев задней крышки ускоряет деградацию диодов.
- Используйте сетевой фильтр или стабилизатор: Защитите блок питания от импульсных выбросов напряжения в пермских электросетях.
